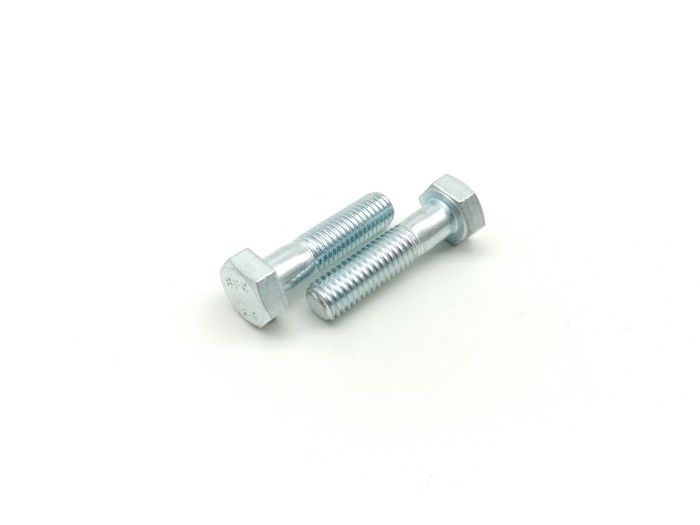

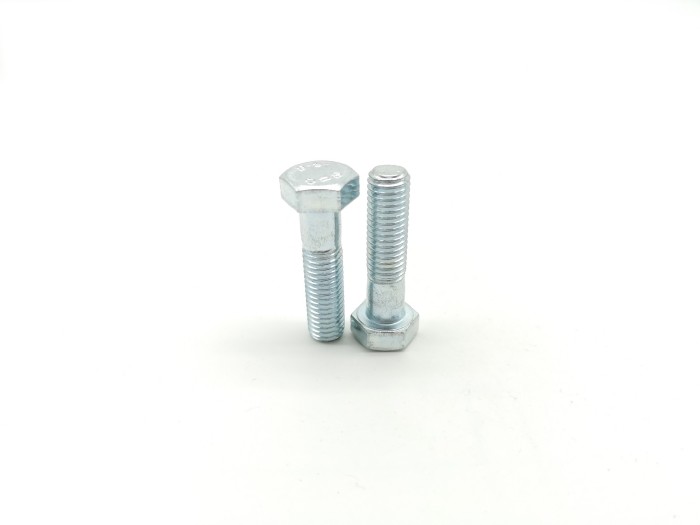

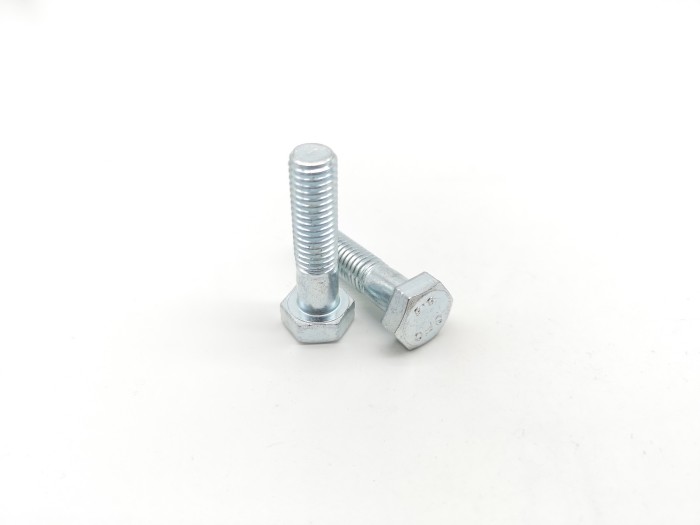

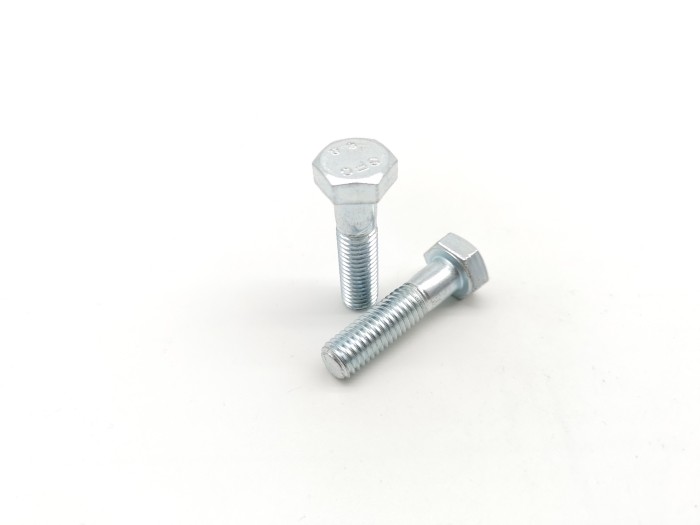

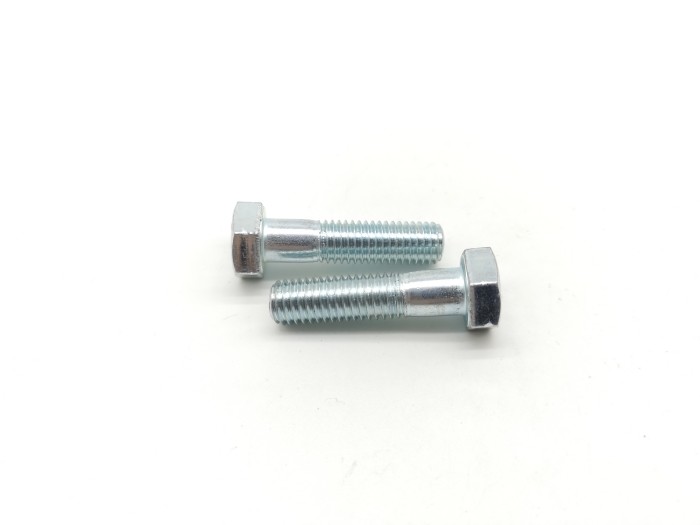

El grado parcial 8,8 del perno de casquillo de la cabeza de hex. del estruendo 931 cubre con cinc los pernos plateados

Descripción de producto:

Embruje los tornillos de casquillo principales se diseñan para la asamblea fácil en un agujero golpeado ligeramente. La especificación DIN931 representa el hilo parcial.

Éstos clasifican 8,8 tornillos de acero son convenientes para sujetar la mayoría de la maquinaria y del equipo. Las dimensiones resuelven especificaciones del ISO (antes estruendo). La longitud se mide de debajo la cabeza.

Características:

La fijación del perno del hexágono es una sujeción confiable para una amplia selección de proyecto de edificio y de trabajos de reparación.

Construcción, automóvil, industrias de la ingeniería, muelles, puentes, estructuras de la carretera.

Notas:

Requiere una llave o a una llave inglesa de esfuerzo de torsión.

Ofrecemos una gama de pernos de la cabeza de maleficio en diversos tamaños y longitudes del hilo. Refiera a la ficha técnica un fichero de la transferencia directa de la descripción de la gama para los detalles.

Si el acero de alta resistencia a la tracción 8,8 no es lo que usted está buscando, podemos también ofrecerle las sujeciones en acero inoxidable. Refiera a la guía de la selección de las sujeciones para los detalles.

Dibujo del producto:

Embruje el perno y embruje los tornillos de casquillo roscados parcialmente
DIN931-1987
d (milímetro)	P (milímetro)	b (milímetro)			ds (milímetro)			k (milímetro)				S (milímetro)
		L≤125	125<L≤200	L>200	minuto		Máximo			B		minuto		Máximo
						B		minuto	máximo	minuto	máximo		B
M1.6	0,35	9	/	/	1,46	/	1,6	0,98	1,22	/	/	3,02	/	3,2
M2	0,4	10	/	/	1,86	/	2	1,28	1,52	/	/	3,82	/	4
M2.5	0,45	11	/	/	2,36	/	2,5	1,58	1,82	/	/	4,82	/	5
M3	0,5	12	/	/	2,86	/	3	1,88	2,12	/	/	5,32	/	5,5
M3.5	0,6	13	/	/	3,32	/	3,5	2,28	2,52	/	/	5,82	/	6
M4	0,7	14	/	/	3,82	/	4	2,68	2,92	/	/	6,78	/	7
M5	0,8	16	22	/	4,82	/	5	3,35	3,65	/	/	7,78	/	8
M6	1	18	24	/	5,82	/	6	3,85	4,15	/	/	9,78	/	10
M7	1	20	26	/	6,78	/	7	4,65	4,95	/	/	10,73	/	11
M8	1,25	22	28	/	7,78	/	8	5,15	5,45	/	/	12,73	/	13
M10	1,5	26	32	45	9,78	/	10	6,22	6,56	/	/	16,73	/	17
M12	1,75	30	36	49	11,7	/	12	7,32	7,68	/	/	18,67	/	19
M14	2	34	40	53	13,7	/	14	8,62	8,98	/	/	21,67	/	22
M16	2	38	44	57	15,7	15,6	16	9,82	10,18	9,71	10,29	23,67	23,16	24
M18	2,5	42	48	61	17,7	17,6	18	11,28	11,72	11,15	11,85	26,67	26,15	27
M20	2,5	46	52	65	19,7	19,5	20	12,28	12,72	12,15	12,85	29,67	29,16	30
M22	2,5	50	56	69	21,7	21,5	22	13,78	14,22	13,65	14,35	31,61	31	32
M24	3	54	60	73	23,7	23,5	24	14,78	15,22	14,65	15,35	35,38	35	36
M27	3	60	66	79	/	26,5	27	/	/	16,65	17,35	/	40	41
M30	3,5	66	72	85	/	29,5	30	/	/	18,28	19,12	/	45	46
M33	3,5	72	78	91	/	32,4	33	/	/	20,58	21,42	/	49	50
M36	4	78	84	97	/	35,4	36	/	/	22,08	22,92	/	53,8	55
M39	4	84	90	103	/	38,4	39	/	/	24,58	25,42	/	58,8	60
M42	4,5	90	96	109	/	41,61	42	/	/	25,58	26,42	/	63,1	65
M45	4,5	96	102	115	/	44,38	45	/	/	27,58	28,42	/	68,1	70
M48	5	102	108	121	/	47,38	48	/	/	29,58	30,42	/	73,1	75
M52	5	/	116	129	/	51,26	52	/	/	32,5	33,5	/	78,1	80
M56	5,5	/	124	137	/	55,26	56	/	/	34,5	35,5	/	82,5	85
M60	5,5	/	132	145	/	59,26	60	/	/	37,5	38,5	/	87,8	90
M64	6	/	140	153	/	63,26	64	/	/	39,5	40,5	/	92,8	95
M68	6	/	148	161	/	67,26	68	/	/	42,5	43,5	/	97,8	100
M72	6	/	156	169	/	71,26	72	/	/	44,5	45,5	/	102,8	105
M76	6	/	164	177	/	75,26	76	/	/	47,5	48,5	/	107,8	110
M80	6	/	172	185	/	79,26	80	/	/	49,5	50,5	/	112,8	115
M90	6	/	192	205	/	89,13	90	/	/	56,4	57,6	/	127,5	130
M100	6	/	/	225	/	99,13	100	/	/	62,4	63,6	/	142,5	145
M110	6	/	/	245	/	109,1	110	/	/	68,4	69,6	/	152,5	155
M125	6	/	/	275	/	124	125	/	/	78,4	79,6	/	177,5	180
M140	6	/	/	305	/	139	140	/	/	87,3	88,7	/	195,4	200
M160	6	/	/	345	/	159	160	/	/	99,3	100,7	/	225,4	230
